1系統介紹
本裝置是一種用標準模件由工廠組裝的組合式低壓開關柜，（以下簡稱裝置），本裝置適用于交流50~60HZ、額定工作電壓660V及以下的供電系統，用于發電、輸電、配電、電能轉換和電能消耗設備的控制。
本裝置符合IEC439，VDE660第5部分和GB/T7251.1-2013《低壓成套開關設備》國家標準，ZBK36001-89《低壓抽出式成套開關設備》專業標準。

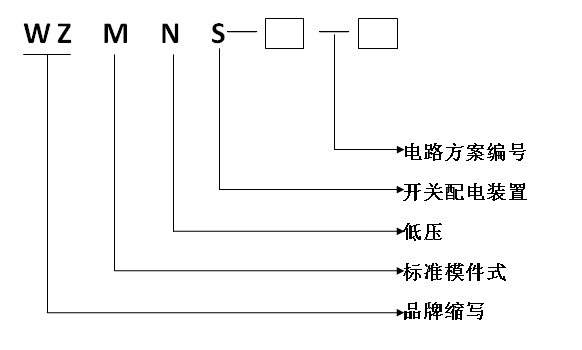

2型號及含義
3正常使用環境條件
（1）周?chē)諝鉁囟炔桓哂?/span>+40℃，不低于-5℃，并且24h內其平均溫度不高于+35℃。
（2）大氣條件，空氣清潔，相對濕度在最高溫度為+40℃時不超過50%，在較低溫度時允許的有較高的相對濕度，例如+20℃為90%，但應考慮到溫度變化，有可能會偶然地產生適度的凝露。
（3）海拔高度不超過2000m。
（4）本裝置適應于以下溫度運輸和儲存過程：-25至+55℃的范圍之間，在短時間內（不超過24h）可達+70℃，在這個極限溫度下裝置不應遭到任何不可恢復的損傷，而且在正常的條件下應能正常工作。
（5）如果上述使用條件不能滿足時，應由用戶和制造廠協商解決。
（6）當本裝置使用于海上石油鉆采平臺和核電站時，應另行簽訂技術協議。
4產品特點
本抽出式開關柜為近期開發新產品。其技術水平達到九十年代國際先進水平。
設計緊湊：以較小空間能容納較多的功能單元。
結構通用性強，組裝靈活：以25mm為模數的C型型材能滿足各種結構形式、防護等級及使用環境的要求。
采用標準模塊設計：分別可組裝保護、操作、轉換、控制、調節、測定、指示等標準單元，用戶可根據需要任意選用組裝。以200余種組件可以組成不同方案的框架結構和抽屜單元。
安全性：大量采用高強度阻燃型工程塑料組件，有效加強防護安全性能。
技術性能高：主要參數達到當代國際技術水平。
壓縮場地：三化程度高，可大大壓縮儲存和運輸預制件的場地。
裝配方便：不需要特殊復雜工具。
5基本參數
電氣性能
（1）額定絕緣電壓660V
（2）額定工作電壓380V，660V
（3）主母線最大工作電流5500A（IP00） 4700A（IP30）
（4）主母線短時（IS）耐受電流100KA（有效值）
（5）主母線短時峰值電流250KA（最大值）
（6）配電母線（垂直母線）最大工作電流1000A
（7）配電母線（垂直母線）短時峰值電流
標準型 90KA（最大值）
加強型 130KA（最大值）
防護參數
符合IEC529、DIN40050標準
IP30對大于φ2.5mm固體防護
IP40對大于φ1.0mm固體防護
IP54對塵埃和任意方向噴濺作防護（訂購IP54防護等級時應與制造廠協商）
6開關柜類型
動力配電中心柜（PC）
采用各種系列框架斷路器
電動機控制中心柜（MCC）
由大小抽屜組裝而成，各回路主開關采用高分?jǐn)嗨軞嗦菲骰蛐D(zhuǎn)式帶熔斷器的負荷開關。
功率因數自動補償柜 |
