一、概述：
標準化低壓開關柜是按照標準化要求設計的低壓成套開關設備，適用于0.4 kV電壓系統。采用 standardized low-voltage assemblies的大寫首字母組合作為該產品的型號，簡稱為SLVA低壓開關柜。
二、系統運行條件：
1、SLVA低壓開關柜的正常運行系統與運行環境條件應滿足GB/T 7251.1—2013第7.1和表1的規定。超出表1所規定的要求時，需求方應在采購時明確提出。
2、對于運行環境潮濕的情況，應加強配電站房、電纜溝（層）通風除濕措施，同時SLVA低壓開關柜內可按用戶需要配置防凝露除濕裝置。
表1 運行系統與運行環境條件
|
特性參數
|
要求值
|
|
系統標稱電壓
|
230 V /400 V
|
|
額定絕緣電壓
|
整柜：690 V
|
|
過電壓類別
|
Ⅳ
|
|
接地系統
|
采用直接接地（TN）
|
|
額定頻率
|
50 Hz
|
|
污染等級
|
3級
|
|
安裝場所
|
戶內
|
|
EMC環境
|
A類環境
|
三、典型結構方案：
SLVA低壓開關柜分類：SLVA低壓開關柜的典型結構方案共計4大類8小類。其中4大類為進線柜、母聯柜、饋線柜、無功功率補償柜。8小類為進線、母聯柜各1類；饋線柜4類；無功功率補償柜2類。
進線柜（方案1）分為左進線、右進線兩種方案；
母聯柜（方案2）分為左母聯、右母聯兩種方案；
饋線柜1（方案3）,適用于兩路萬能式斷路器左右安裝方案（2×630A）；
饋線柜2（方案4）,適用于三路萬能式斷路器上中下安裝方案（3×630A）；
饋線柜3（方案5）,適用于六路塑料外殼式斷路器安裝方案（4×400A+2×250A）；
饋線柜4（方案6）,適用于四路塑料外殼式斷路器上下左右安裝方案（4×630A）；
無功功率補償柜（方案7～方案8）。
四、SLVA單柜產品型號標識

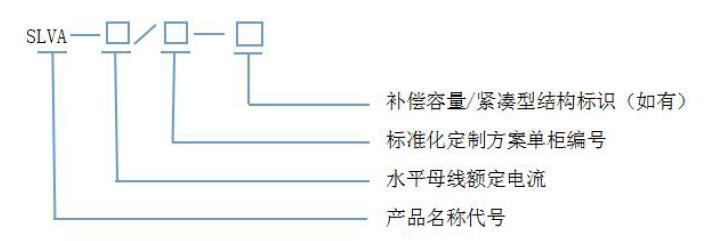

SLVA單柜產品型號由產品名稱代號、水平母線額定電流、標準化設計方案單柜編號、補償容量/緊湊型結構標識（如有）組成，緊湊型用compact的大寫首字母“C”進行標識。SLVA單柜產品型號組成見圖9，SLVA單柜型號見表2；其中：方案7和方案8的標注形式為：×××kvar/××× kvar；當SVG總?cè)萘繛榱銜r(shí)，不標注。
示例1：SLVA-2 500/04
示例2：SLVA-2 500/01-C
示例3：SLVA-2 500/07-330/30[水平母線額定電流為2 500 A、采用標準化設計方案7、補償容量（電容器總?cè)萘?span style="letter-spacing:2.3pt">和SVG總?cè)萘浚┓謩e為330 kvar和30 kvar]
|
